Das STAHLWERK WCD 1500 Laser Pro ist eine professionelle 3-in-1-Laseranlage mit 1.500 W CW-Faserlaser zum Schweißen, Schneiden und Reinigen metallischer Werkstoffe. Der wassergekühlte SUP31T-Laserschweißbrenner mit oszillierendem Laserstrahl, separater 4-Rollen-Drahtvorschub mit 7″-Touchscreen und speicherbare Prozessparameter ermöglichen eine präzise Anpassung an unterschiedlichste Anwendungen in Metallbau, Werkstatt und Fertigung.

Highlights:

• 1.500 W CW-Faserlaser
• 3-in-1: Schweißen, Schneiden & Reinigen
• Handgeführter SUP31T Laser-Schweißbrenner
• Scanbreite beim Schweißen bis 8 mm
• 10 m Faser-/Versorgungsleitung
• Separater 4-Rollen-Drahtvorschub
• 7″-Touchscreen am Drahtvorschub
• Drahtvorschub 15–600 cm/min
• Drei speicherbare Prozess-Jobs
• Schweißpunktmodus
• Aktive Hybrid-Wasserkühlung
• 230 V / CEE 32 A
• Laserklasse 4
• Umfangreiches Zubehör bereits enthalten

Sie interessieren sich für das WCD 1500 Laser Pro?

Sie möchten wissen, ob 1.500 W für Ihre Anwendung ausreichend sind oder das WCD 2000 Laser Pro die bessere Wahl ist?

Wir beraten Sie persönlich zu Anlage, Werkstoffen, Schweißdraht, Schutzgas, Zubehör und den Anforderungen an den Laserarbeitsplatz.

Christopher Gebhardt
Mobil: 0170 / 4946262
E-Mail: [email protected]

Gerne erstellen wir Ihnen ein individuelles Angebot.

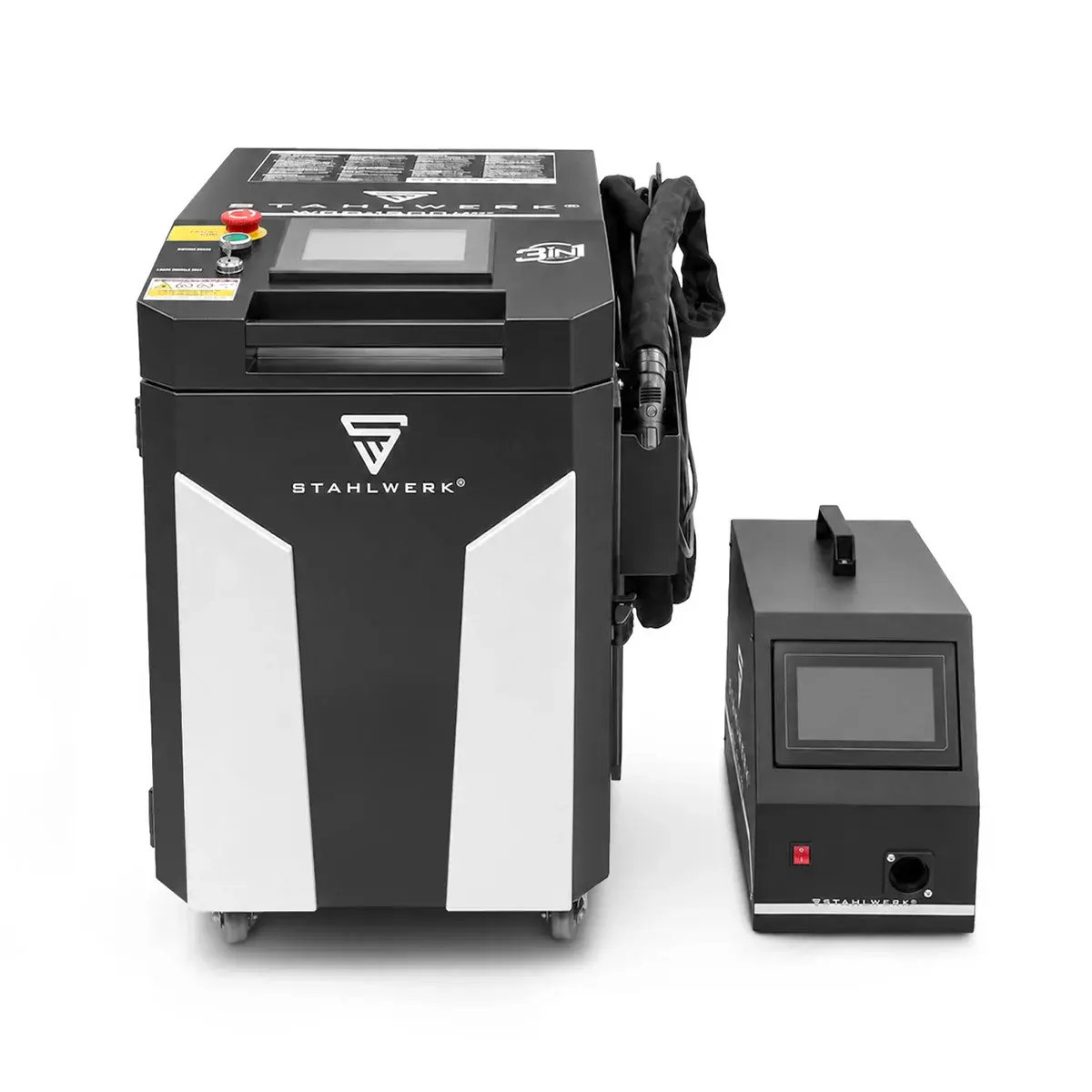

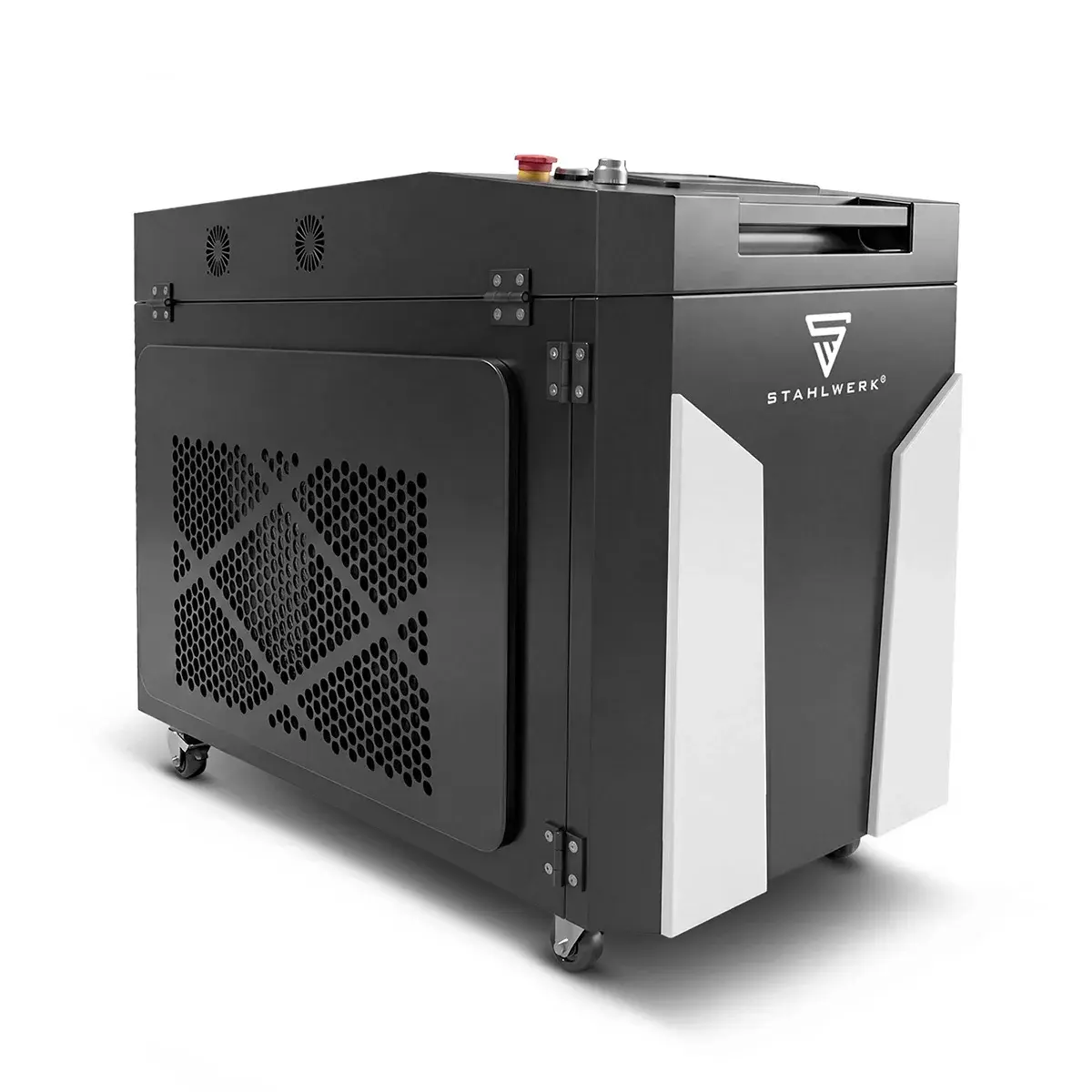

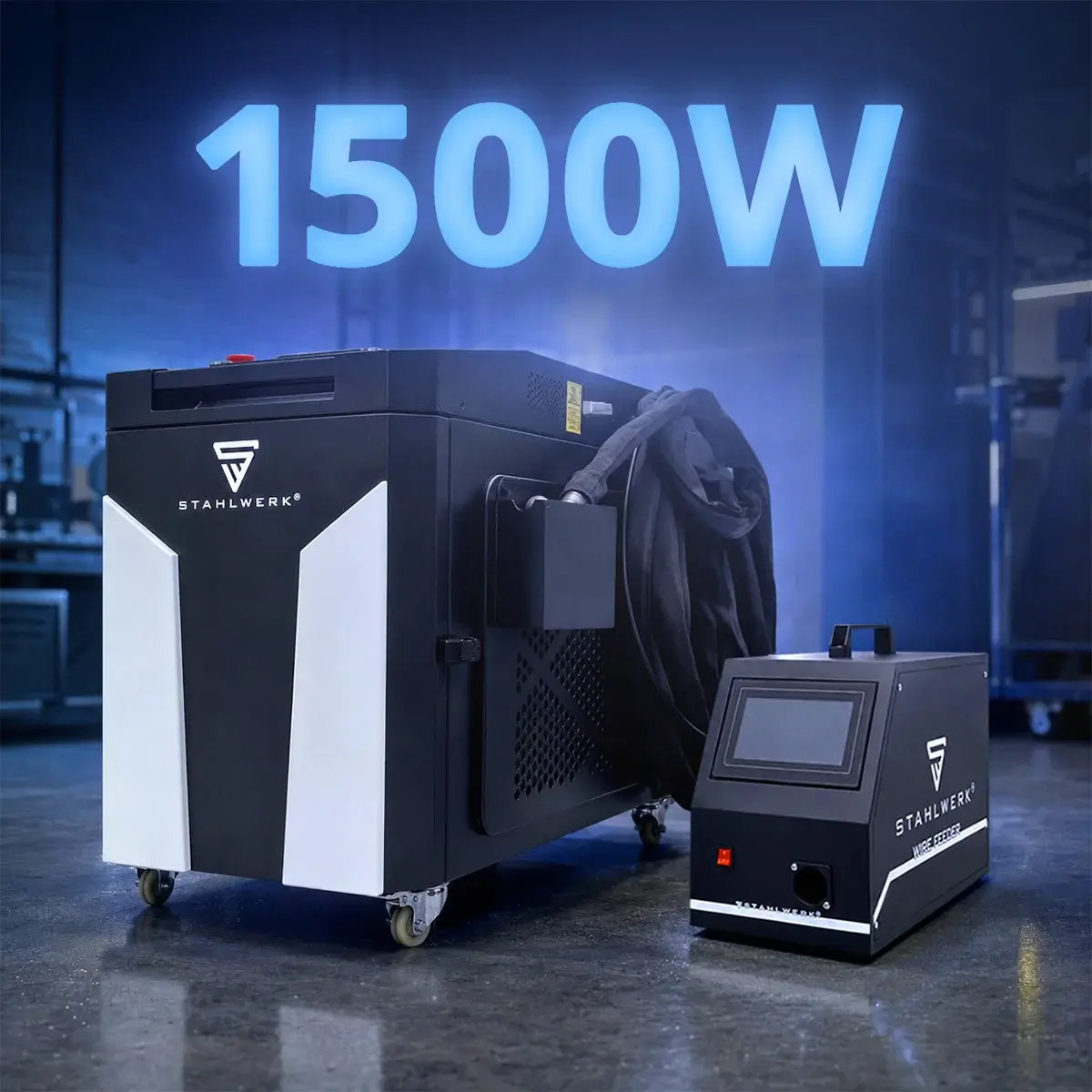

STAHLWERK WCD 1500 Laser Pro – Laserschweißen mit 1.500 Watt

Das STAHLWERK WCD 1500 Laser Pro kombiniert drei Laserbearbeitungsverfahren in einer kompakten, handgeführten Anlage. Mit dem 1.500 W starken CW-Faserlaser lassen sich metallische Werkstoffe schweißen, dünnwandige Werkstücke schneiden und Metalloberflächen beziehungsweise Schweißnähte reinigen.

Die Anlage richtet sich insbesondere an professionelle Anwender in Metallbau, Schlosserei, Maschinenbau, Reparatur, Instandhaltung und Fertigung, die unterschiedliche Laserarbeiten mit einem System durchführen möchten.

Die Laserquelle liefert eine Nennleistung von 1.500 ± 50 W bei einer Emissionswellenlänge von 1.080 ± 5 nm. Die Ausgangsleistung ist einstell- und modulierbar.

3-in-1: Schweißen, Schneiden und Reinigen

Laserschweißen

Der wassergekühlte SUP31T-Schweißbrenner arbeitet mit einem oszillierenden Laserstrahl. Über digital geregelte Servoantriebe wird der fokussierte Laserstrahl kontrolliert bewegt.

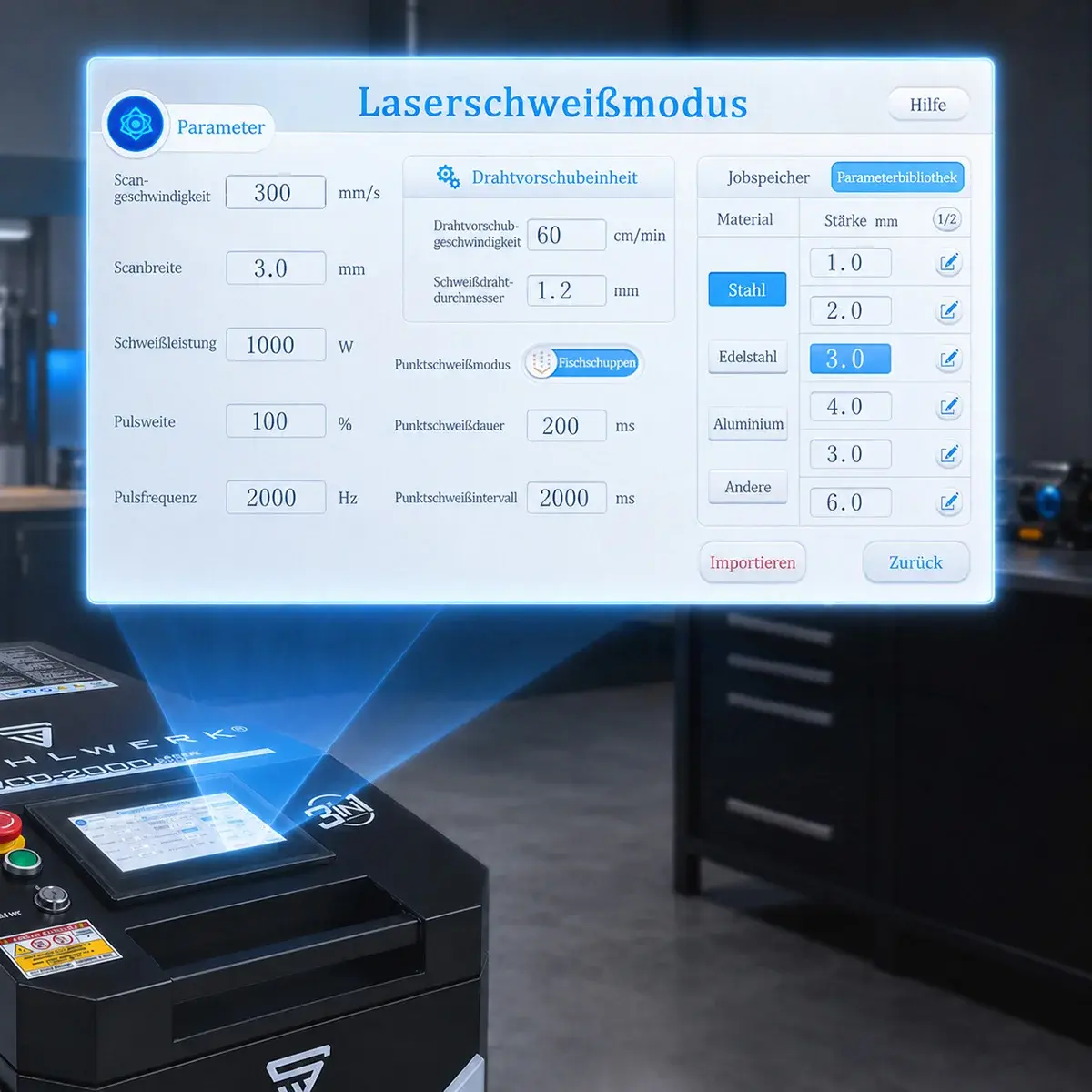

Dadurch können unter anderem Scanbreite, Scangeschwindigkeit, Laserleistung, Pulsweite, Pulsfrequenz und Drahtvorschub an die jeweilige Schweißaufgabe angepasst werden.

Die maximale Scan- beziehungsweise Schweißnahtbreite beträgt 8 mm. Zusätzlich steht ein Schweißpunktmodus zur Verfügung.

Laserschneiden

Mit der entsprechenden Schneiddüse kann die WCD 1500 Laser Pro auch zum Schneiden dünnwandiger metallischer Werkstücke eingesetzt werden.

Für den Schneidbetrieb gibt STAHLWERK eine Scanbreite von 0 mm sowie öl- und wasserfreie Druckluft mit etwa 6 bar an.

Laserreinigung

Ein weiterer Betriebsmodus ermöglicht die Reinigung von Schweißnähten und metallischen Oberflächen.

Hierbei lassen sich unter anderem Scanfrequenz, Scanbreite, Reinigungsleistung, Pulsweite und Pulsfrequenz an die jeweilige Aufgabe anpassen.

SUP31T Laser-Schweißbrenner mit 10 m Leitung

Ein wesentliches Merkmal der aktuellen Generation ist der wassergekühlte SUP31T-Schweißbrenner.

Die 10 Meter lange Versorgungsleitung bietet einen großen Arbeitsradius und ermöglicht damit auch die Bearbeitung größerer Werkstücke.

Besonders interessant für den praktischen Einsatz: Über eine Schnellzugrifftaste am Brenner können drei frei belegbare Jobspeicher angewählt werden. Häufig verwendete Parameterkombinationen lassen sich dadurch speichern und schneller wieder aufrufen.

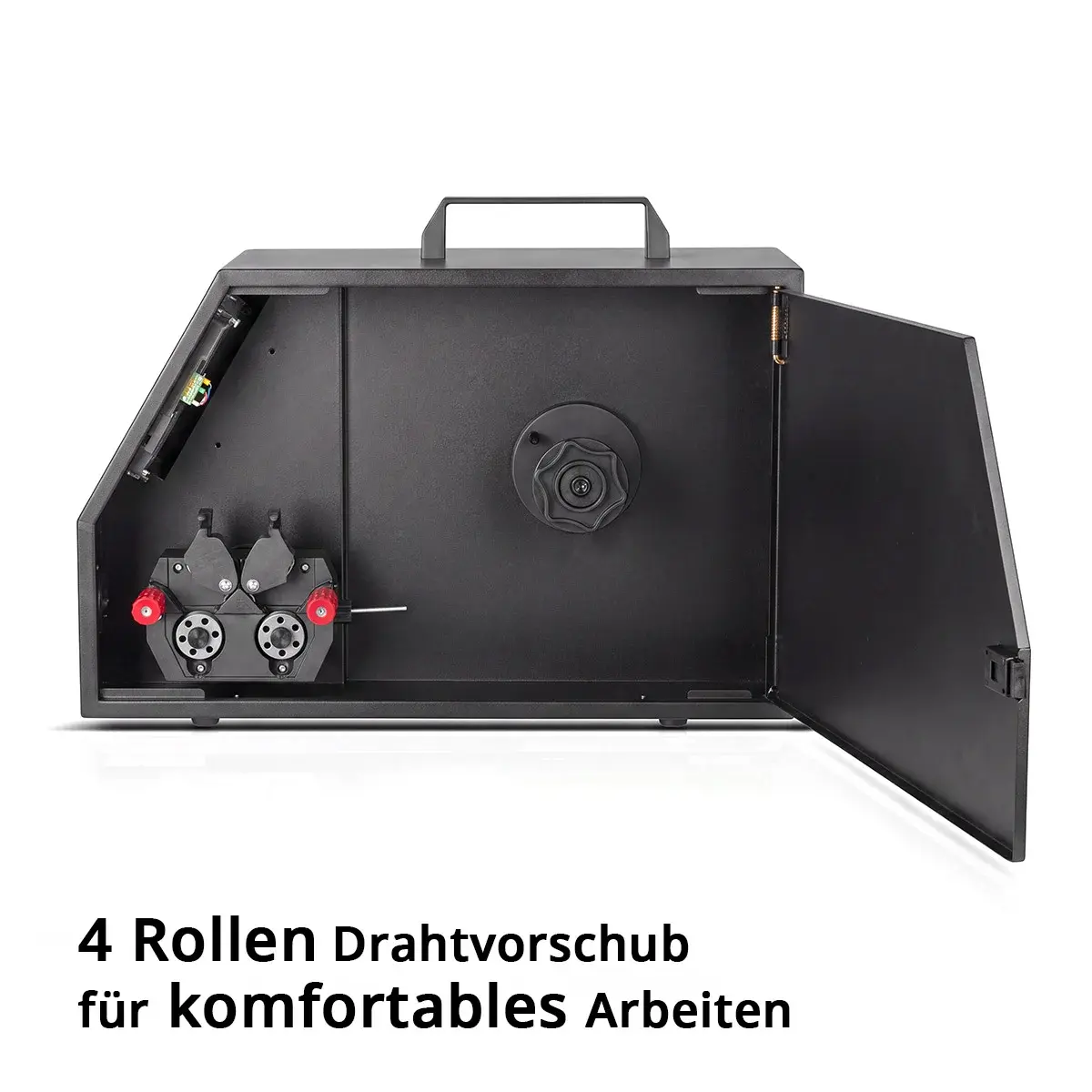

Separater Drahtvorschub mit 7"-Touchscreen

Zum WCD 1500 Laser Pro gehört eine separate Drahtvorschubeinheit mit 4-Rollen-Antrieb und 7-Zoll-Touchscreen.

Die Drahtvorschubgeschwindigkeit kann zwischen 15 und 600 cm/min eingestellt werden.

Neben kontinuierlichem Drahtvorschub ist auch ein pulsierender Betrieb möglich. Parameter wie Startverzögerung, Rückzugslänge und Nachschublänge können angepasst werden.

Geeignet sind Drahtrollen bis zu einem maximalen Gewicht von 20 kg, einem Außendurchmesser bis 300 mm und einer Rollenbreite bis 105 mm.

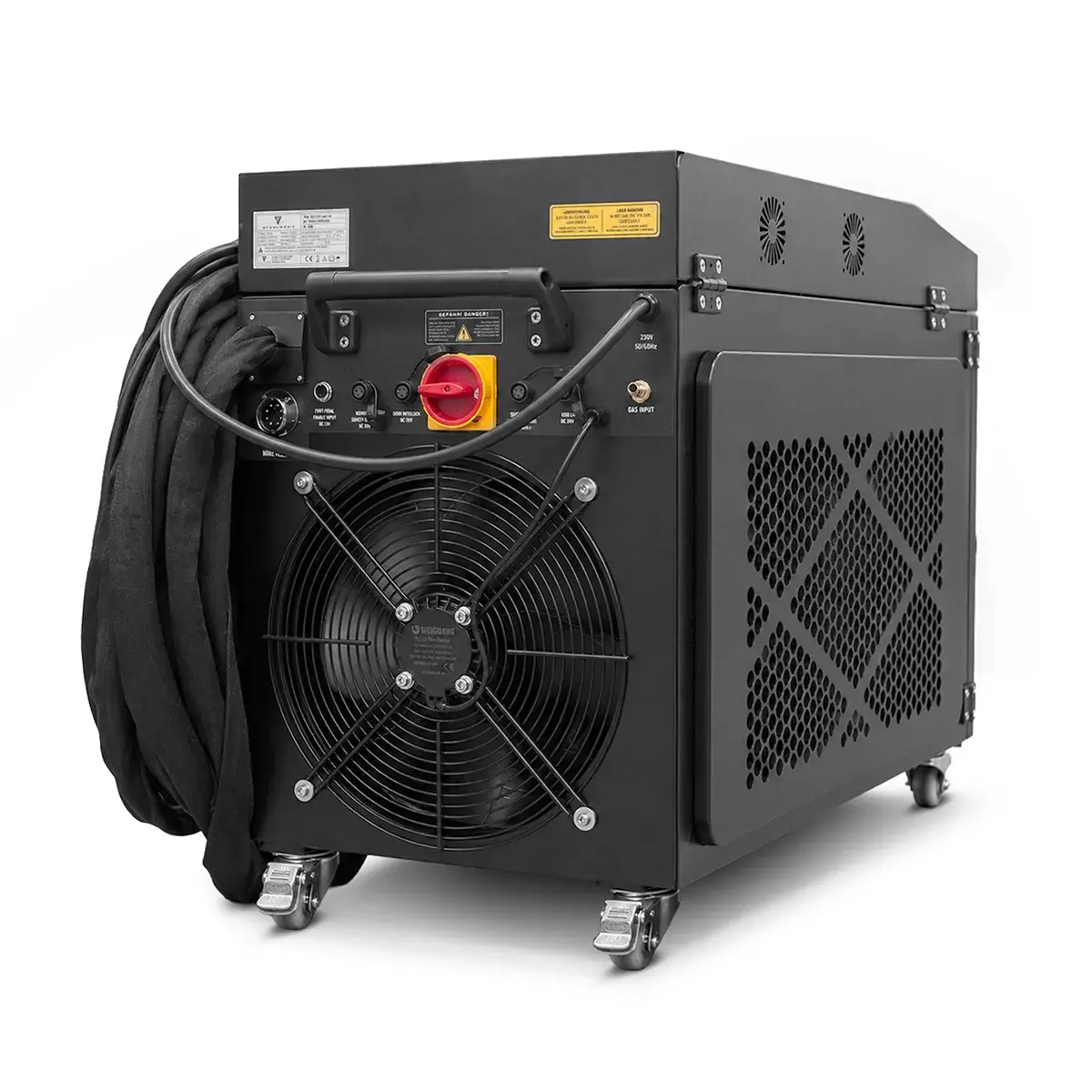

Aktive Hybrid-Kühlung

Das integrierte wasser- und kältemittelbasierte Hybrid-Kühlsystem übernimmt die Temperaturregelung der Laser-Energiequelle und die Kühlung des Schweißbrenners.

Das Kühlsystem besitzt ein Systemvolumen von ungefähr 16 Litern und verfügt über eine Kühlmittelüberwachung.

Lieferumfang

Hier würde ich bei derschweisserladen.de den umfangreichen Lieferumfang unbedingt vollständig darstellen:

1. 1 × STAHLWERK WCD 1500 Laser Pro
2. 1 × SUP31T Laser-Schweißbrenner mit 10 m Versorgungsleitung
3. 1 × separate Drahtvorschubeinheit
4. 4 × Drahtführungsdüsen: 0,8 / 1,0 / 1,2 / 1,6 mm
5. 6 × Drahtführungsrollen: 0,8 / 1,0 / 1,2 / 1,6 mm, davon 2 vormontiert
6. 2 × Drahtführungsbuchsen, kurz und lang
7. 1 × 9-teiliges Düsenzubehör-Set
8. 1 × Laser-Schutzbrille inklusive Brillenputztuch
9. 1 × 5-teiliges Schutzlinsen-Set D18 × T2 mm
10. 1 × Gasverbindungsschlauch
11. 1 × Sicherheits-Fußpedal
12. 2 × Maulschlüssel
13. 2 × Innensechskantschlüssel
14. 1 × Schnellkupplung
15. 1 × Einfüll-Trichter-Set
16. 3 × Signalstecker
17. 1 × Carbonseele, 3 m
18. 1 × Stahlseele, 3 m

Sicherheit – Laserklasse 4

Diesen Abschnitt würde ich auf derschweisserladen.de nicht verkürzen, weil wir hier über ein Klasse-4-Lasersystem sprechen.

Sicherheitshinweis: Das STAHLWERK WCD 1500 Laser Pro ist ein Lasergerät der Klasse 4. Der Betrieb erfordert geeignete Schutzmaßnahmen und persönliche Schutzausrüstung entsprechend der jeweiligen Gefährdungsbeurteilung sowie die Beachtung der geltenden gesetzlichen und betrieblichen Anforderungen.

Beim Schweißen, Schneiden und Reinigen ist eine für die Laserstrahlung geeignete Laserschutzbrille zu verwenden. Der Betreiber ist für die sichere Einrichtung des Laserarbeitsbereichs, die Gefährdungsbeurteilung und die Unterweisung beziehungsweise Qualifikation des Bedienpersonals verantwortlich.

Die Anlage besitzt unter anderem Not-Halt, Laser-Freigabeschalter, Sicherheits-Fußpedal, überwachten Werkstückkontakt sowie Schnittstellen für Türüberwachung und externe Warnleuchten. Nach sicherheitsrelevanter Abschaltung oder Spannungswiederkehr erfolgt kein automatischer Wiederanlauf der Laseremission.
